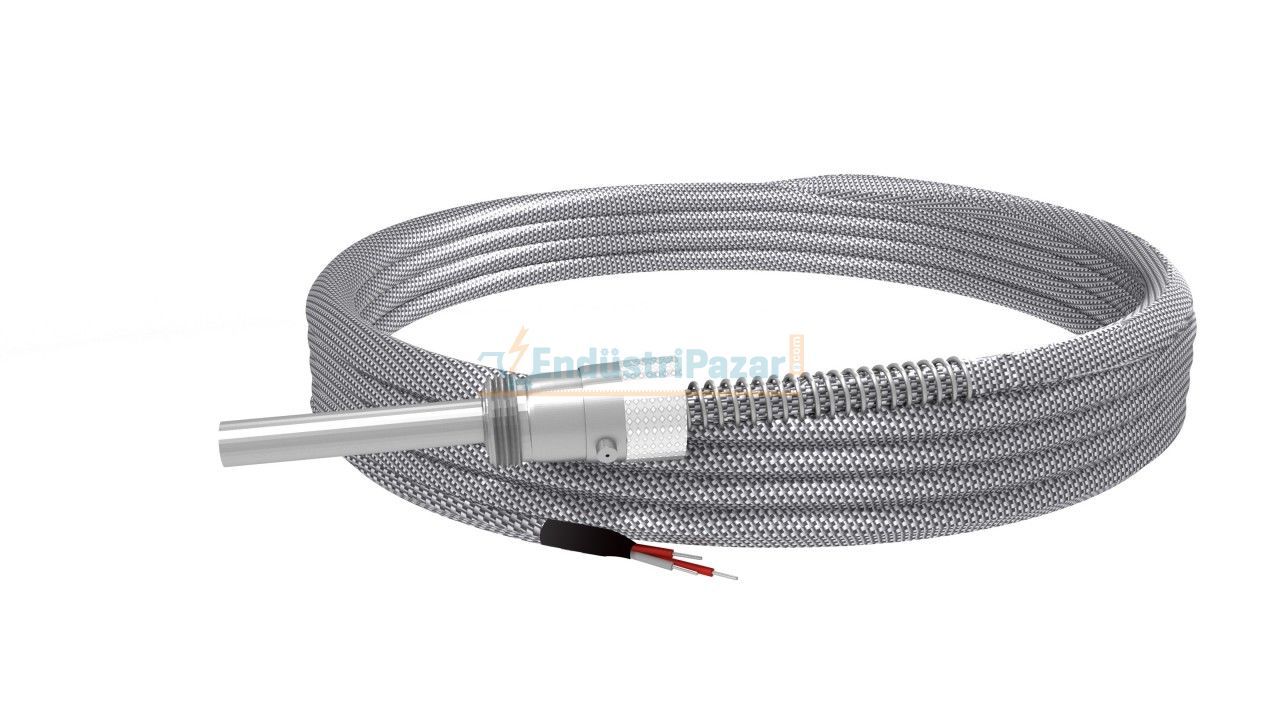

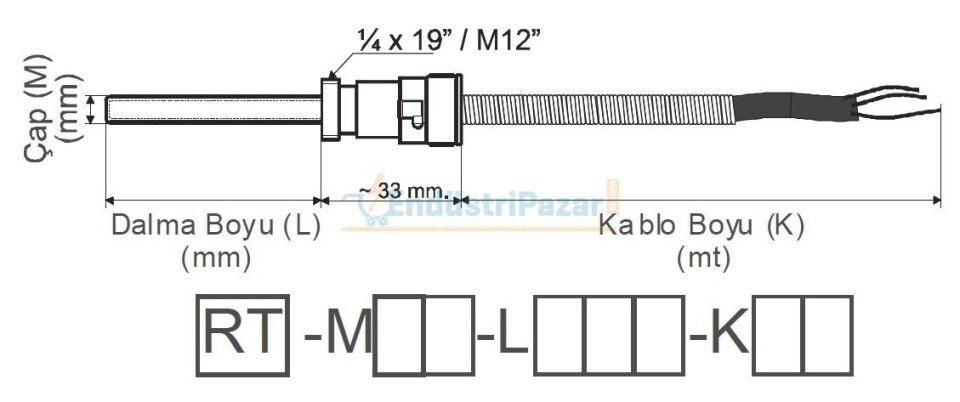

RT-M06-L030-K01 DALMA BOYU 30MM TÜP ÇAPI 6MM 1/4*19`` KONNEKTÖRLÜ 1MT KABLOLU BAYONET PT-100 EMKO

Dalma Boyu: 30mm

Çap: 6mm

Kablo Boyu: 1mt

400°C Maksimum Çalışma Sıcaklığı

Çelik Örgü Kablo (Cam Elyaf+Cam Elyaf+Çelik Örgü, 3*0,22mm)

DIN/EN60751 Class ‘A’ 1*PT-100

Nikel Kaplı Prinç Koruyucu

¼*19’’ Konnektör Konnektör

Termokupllar; -200°C' den 2320°C' ye kadar çeşitli proseslerde sıcaklık ölçümü amacıyla yaygın olarak kullanılır. Termokupllardan elde edilen ve sıcaklık ölçümünde kullanılan sinyaller lineer değildir. Bu nedenle analog ya da sayısal ölçüm yapan cihazlarda kullanılacak sinyaller lineerize edilmelidir.

Termokupllar iki farklı metal alaşımın uçlarının kaynatılması ile elde edilen bir sıcaklık ölçü elemanıdır. Kaynatılan nokta; sıcak nokta, açık kalan iki uç ise soğuk nokta olarak adlandırılır. Termokupl sıcak nokta ile soğuk nokta arasındaki sıcaklık farkı ile işlem yapar. Sıcaklık farkına orantılı olarak soğuk nokta uçlarında mV değerlerinde gerilim üretilir. Sıcak nokta ile soğuk nokta sıcaklık dağılımı nasıl olursa olsun üretilen gerilim sıcak ile soğuk nokta arasındaki sıcaklık farkına orantılıdır. Sıcak nokta ile soğuk nokta arasındaki sıcaklık farkı termokupl üzerinde gerilim yaratır. Sıcak nokta sıcaklığı aynı kalmak koşulu ile soğuk nokta sıcaklığı değiştiğinde farklı sıcaklıklar okunur. Bu nedenle mV tablolarındaki değerlerde standart sağlamak için ölçülen sıcaklık karşılığı mV değerleri soğuk noktanın 0°C' de tutulması ile elde edilmiştir. Örneğin 200°C' ye karşılık gelen mV değeri, termokuplun sıcak noktası 200°C' de, soğuk nokta 0 °C' de iken uç noktada ölçülen mV değeridir.

Termokupullar prosesin şartları (mekanik darbeler, fiziksel ve kimyasal özellikler) göz önüne alınarak özel koruyucu kılıflar içinde kullanılır. Koruyucu kılıflar da yine fiziksel ortamın özelliklerine göre farklı maddelerden yapılmaktadır. Termokupl koruyucu kılıfları proses şartlarına uygun seçilmelidir. Gerek termokupl eleman telinin gerekse de koruyucu kılıfın proses içindeki kimyasal ve fiziksel aşınmalara ve mekanik darbelere karşı dayanıklı olması ve uzun ömürlü olması açısından ortam koşullarına göre dış koruyucu kılıf seçilir. Uçları kaynaklı ve izolatörlü eleman teli bu kılıflar içine yerleştirilir.

Termokupl uygulamalarında genelde 1200°C'ye kadar metal,1200°C'nin üzerinde ise seramik kılıflar kullanılır. 1250°C'ye kadar özel alaşımlı metal koruyucu kılıflarda kullanılabilir.

Termokupllarda oluşan gerilim değeri çok küçük olduğundan 50-60Hz’lik güç kaynakları gibi cihazların oluşturduğu çevresel gürültü (noise) ölçülen değerleri etkileyebilir. Bu durum göz önüne alınarak ölçümler değerlendirilmelidir.

Eleman tellerinin sıcaklık-mV eğrileri incelendiğinde lineer olmadığı görülür. Her eleman telinin diğerine göre lineer olarak daha uygun olduğu bölgeler vardır. Örneğin 800°C ölçebilen bir Fe-Const termokupl ile 1200°C ölçebilen NiCr-Ni eleman tellerinin mV eğrisi karşılaştırıldığında 300-500°C arasında Fe-Const, NiCr-Ni'e göre daha lineer'dir. Bu nedenle bu çalışma aralığında Fe-Const tercih edilir. PtRh-Pt eleman teli incelendiğinde 800°C'nin altında lineer değildir.800-1600°C arası daha uygun çalışma alanıdır.

Termokupl eleman telleri (+) ve (-) olmak üzere iki bacaklıdır. Bu nedenle cihaza bağlanırken (+) ve (-) uçları dikkate alınarak bağlanmalıdır. Uluslararası standartlarda (+) ve (-) uçları belli renk kodları ile işaretlenmiştir.  Bu nedenle termokupl uçları dikkate alınarak kullanılmalıdır. Bu uçlar belli renkler ile kodlanmışlardır. DIN normlarında (+) bacaklar kırmızıdır.

Termokupl eleman telleri ucu kaynatıldıktan sonra herhangi bir dış koruyucu içine yerleştirilsin veya yerleştirilmesin (+) ve (-) bacaklar bir birinden izole edilir. İzolasyon için genelde yaygın olarak KER-610 seramik izolatörler kullanılır. Ayrıca özel proseslerde (1500°C' nin üzerinde) KER-799 Saf Alümina izolatörlerde kullanılır. Genel olarak PtRh-Pt eleman tellerinde tek parça izolatör, Fe-Konst, NiCr-Ni gibi eleman tellerinde parçalı izolatörler kullanılır.
