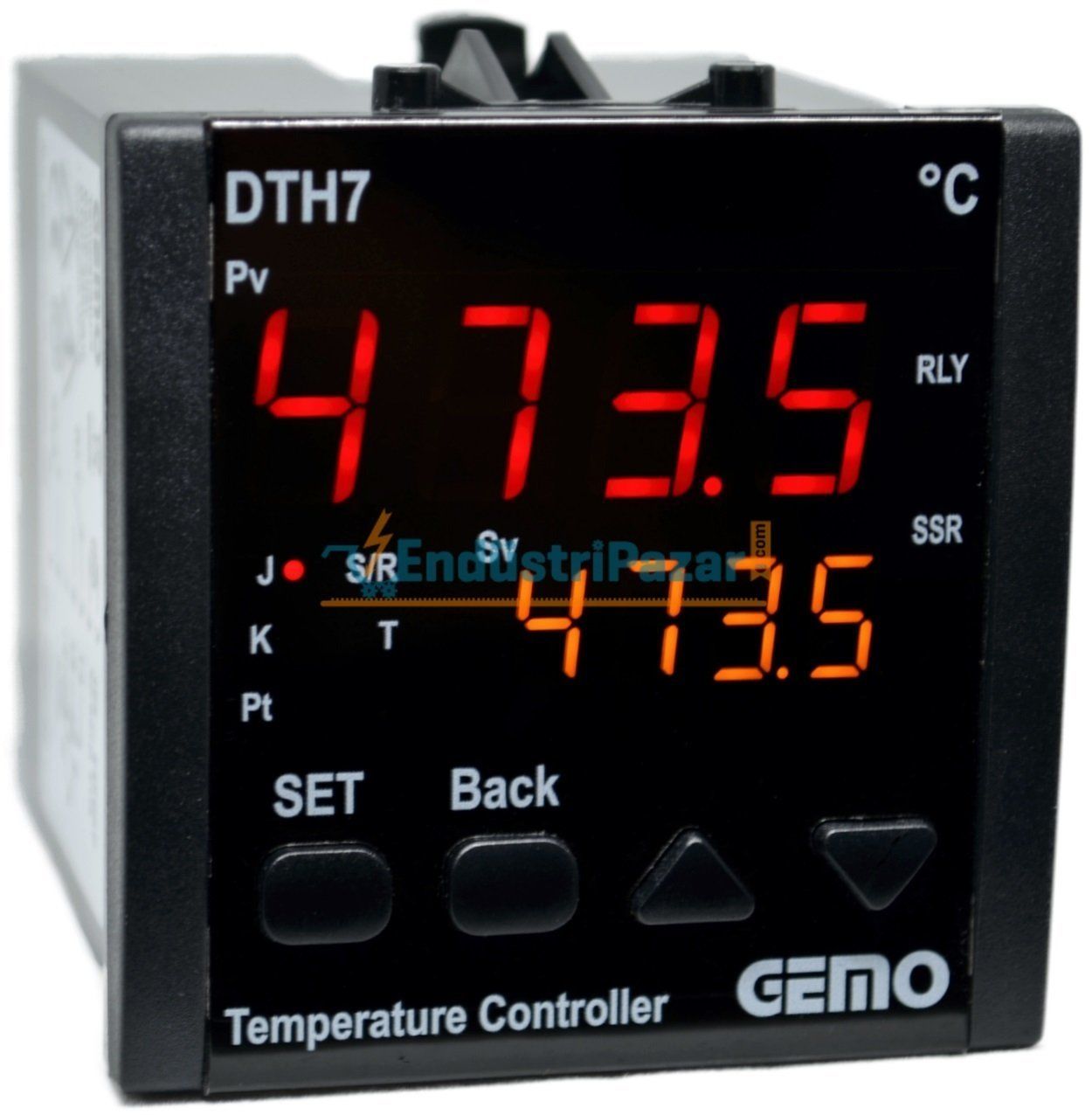

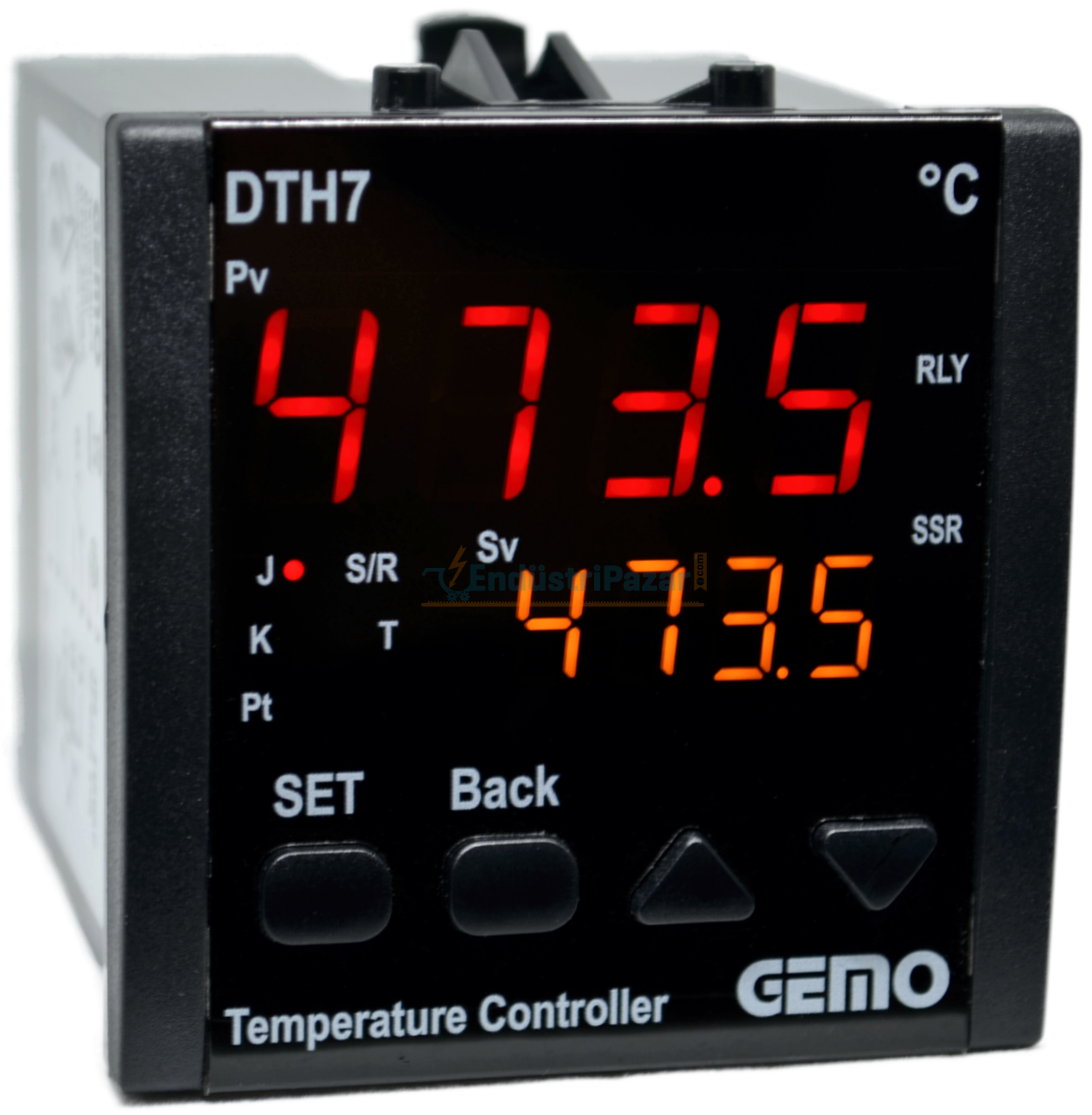

DTH7-24V PID EKONOMİK SERİ ISI KONTROL CİHAZI GEMO

Ebat: DTH7:72x72, DTH4:48x48mm

Pano Kesiti: DTH7: 68x68, DTH4: 45,5x45,5mm

Gösterge: 4 Hane 7 Segment PV, 4 hane 7 Segment SV

Giriş: J, K, T, S, R tipi T/C, Pt100 (Seçmeli)

Ölçme Skalası: -100 .. 600 °C, J tip T/C (Inpt=J), -100.0 .. 600.0 °C, J tip T/C (Inpt=J.0) -100 .. 1300 °C, K tip T/C (Inpt=k), -100.0 .. 999.9 °C, K tip T/C, (Inpt=k.0) -100 .. 400 °C, T tip T/C (Inpt=t), -100.0 ..400.0 °C, T tip T/C (Inpt=t.0) 0 .. 1750 °C, S tip T/C (Inpt=S) 0 .. 1750 °C, R tip T/C (Inpt=r) -100 .. 600 °C, Pt100, (Inpt=Pt) -100.0 .. 600.0 °C, Pt100, (Inpt=Pt.0)

Duyarlık: ± 1 °C veya ± 0.1 °C

Doğruluk: ± % 1 (Tam Skalanın)

Kontrol Formu: ON-OFF veya P, PI, PD, PID (Seçmeli)

Kontrol Çıkışları: Röle (NA + NK), 250VAC, 2A, rezistif yük / SSR (12Vdc, 20mA) –(Seçmeli)

Heat SET Ayarı: Lo.L .. UP.L oC (H.Set)

Heat Histeresiz: 0 .. 50 / 0.0 .. 50.0 oC (H.hys); 0 ise PID kontrol seçilir

Oransal Bant: 5 .. 150 oC (Pb.C)

İntegral Zamanı: 0:00 .. 30:00 dak:sn. (0:00 ise OFF)

Türev Zamanı: 0:00 .. 10:00 dak:sn. (0:00 ise OFF)

Kontrol Periyodu: 1 .. 200 sn (Ct)

Ofset: -100..+100 °C / -100.0 .. +100.0 °C (oFFS)

Isıtma/Soğutma: Sadece ısıtma fonksiyonu

Ortam Sıc. Komp.: 0 .. 50 °C (T/C)

Hat Komp.: 10 Ohm maks. (3 telli Pt100)

Sensör Koruması: Sensör veya sensor hattı koparsa, ölçme skalası dışına çıkılırsa veya giriş ölçümü başarısız olursa OUT çıkışı P.Err ve Ct değerlerine göre aktif olur (Perr 0 ise aktif olmaz, OFF).

Besleme Voltajı: 24VDC/AC

Güç Tüketimi : < 8VA

Bağıl Nem: < %70 (yoğunlaşmasız) İşletme irtifası: < 2000 m

EMC : EN 61000-6-1, EN 61000-6-3 (Sadece hafif sanayi ortamı)

Güvenlik: EN 61010-1; Kirlenme derecesi 2, ölçme sınıfı II (Sadece hafif sanayi ortamı, çift/takviyeli yalıtımlı)

Koruma Sınıfı: IP20; EN 60529'a göre

Sıcaklık: Çalışma: 0 .. 50 °C; Depolama :-10°C .. 60°C (buzlanma olmadan)

Ağırlık: < 0.5 kg

Klemens Sıkma Torku: en fazla 0.5 N.m
