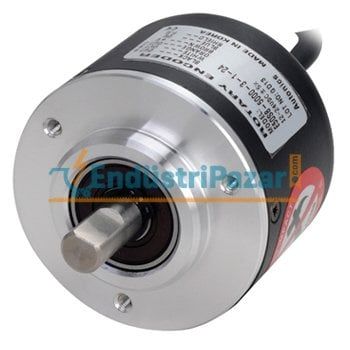

ø50 mm Şaft tipi artımlı döner enkoder |
| Model |
Totem pole çıkışı |
E50S8-DDDD-3-T-D |
E50SDP-DDDD-3-T-D |
| NPN açık kollektör çıkışı |
E50S8-DDDD-3-N-D |
E50SDP-DDDD-3-N-D |
| Voltaj çıkışı |
E50S8-DDDD-3-V-D |
E50SGP-GDDD-3-V-D |
| Line sürücü çıkışı |
E50S8-nDDD-6-L-D |
E50SDP-DDDD-6-L-5 |
| çözünürlük (P/R)※1 |
*1, *2, *5, 10, 12, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 125, 150, 192, 200,240, 250, 256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 5000, 6000, 8000 |
*1, *2, *5, 10, 12, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100,120, 125, 150, 192, 200, 240, 250, 256, 300, 360, 400, 500, 512, 600 |
| Elektriksel özellikler |
Çıkış fazı |
A, B, Z fazı (Line sürücü çıkışı :A, A^, B, B^, Z, Z^ fazı) |
| Çıkış faz farkı |
A ve B fazı arasında farkı: T/8 ± T/8 (T=A fazının 1 devri) |
| Kontrol çıkışı |
Totem pole çıkışı |
• Düşük ☞ • Yük akımı : Azami 30mA, Artık gerilim: Azami 0.4VDC
• Yüksek ☞ Yük akımı: Azami 10mA, Çıkış gerilimi(Güç gerilimi 5VDC): Asgari (Güç gerilimi-2.0)VDC, Çıkış gerilimi (Güç gerilimi 12-24VDC): Asgari (Güç gerilimi-3.0)VDC |
| NPN açık kollektör çıkışı |
Yük akımı: Azami 30mA, Artık gerilim: Azami 0.4VDC |
| Voltaj çıkışı |
Yük akımı: Azami 10mA, Artık gerilim: Azami 0.4VDC |
| Line sürücü çıkışı |
•Düşük ☞ Yük akımı : Azami 20mA, Artık gerilim: Azami 0.4VDC
•Yüksek ☞ Yük akımı: Azami -20mA, Çıkış gerilimi(Güç gerilimi 5VDC): Asgari 2.5VDC, Çıkış gerilimi (Güç gerilimi 12-24VDC): Asgari (Güç gerilimi-3.0)VDC |
• Düşük ☞ Yük akımı : Azami 20mA, Artık gerilim: Azami 0.5VDC
•Yüksek ☞ Yük akımı : Azami -20mA, Çıkış gerilim: Asgari 2.5VDC |
Yanıt
süresi
(Yükselen
/Düşen) |
Totem pole çıkışı |
Azami 1(㎲ (Kablo uzunluğu: 2m, I sink=20mA) |
| NPN açık kollektör çıkışı |
| Voltaj çıkışı |
| Line sürücü çıkışı |
Azami 0.5㎲ (Kablo uzunluğu: 2m, I sink=20mA) |
| Azami yanıt frekansı |
300kHz |
180kHz |
| Besleme |
• 5VDC ±%5(Dalgalanma P-P: Azami %5) • 12-24VDC ±%5(Dalgalanma P-P: Azami %5) |
| Akım tüketimi |
Azami 80mA (yükün bağlantısının kesilmesi), Line sürücü çıkışı: Azami 50mA (yükün bağlantısının kesilmesi) |
| Yalıtım direnci |
Asgari 100MΩ (tüm terminaller ve kasa arasında 500VDC megger ölçeğinde) |
| Dielektrik kuvveti |
1 dakika için 750VAC 50/60Hz (tüm terminaller ve kutu arasında) |
| Bağlantı |
Kablo çıkış tipi, Kablo çıkış konektör tipi, Konektör entegre tip (arka,yan) |
Kablo çıkış tipi, Kablo çıkış konektör tipi |
| Mekanik Özellikler |
İlk hareket torku |
Azami 70gfㆍcm(0.007Nㆍm)※3,Azami 800gfㆍcm(0.08Nㆍm)※3 |
Azami 100gfㆍcm(0.01Nㆍm) |
| Eylemsizlik momenti |
Azami 80g-cm²(8x10-6kgㆍm²)※2 ,Azami 400gㆍcm²(4x10-5kgm²)※2 |
Azami 400g cm2(4x10-6kgㆍm2) |
| Şaft yükü |
Radyal: Azami10kgㆍf ,İtme gücü: Azami 2.5kgㆍf |
ㆍf, itme gücü:1kgㆍf |
| İzin verilen Azami devir4 |
5,000rpm |
| Titreşim |
X, Y ve Z yönlerinden 2 saat boyunca uygulanan 10 -55Hz arası frekanslarda 1.5mm genlik |
| Darbe |
Azami 75G |
| Ortam |
Ortam sıcaklığı |
-10 ~ 70℃ , Depolama: -25 ~ 85℃ |
| Ortam nemi |
%35 - 85RH , Depolama: %35 - 90RH |
| Muhafaza |
Normal tip, Kablo çıkış konektör tipi: IP50 (IEC Standardı)※5,
Konektör entegre tipi: IP65 (IEC Standardı) |
IP50(IEC standardı) |
| Kablo |
ø5mm, 5P, Uzunluk: 2m, Koruyucu kablo (Line sürücü çıkışı: ø5mm, 8P) |
|
| (AWG 24, Çekirdek kablo çapı: 0.08 mm, Çekirdek kablo sayısı: 40, İzolatör dış çapı: ø1mm) |
| Aksesuarlar |
ø8mm kaplin, Braket |
ø8(ø6)mm kaplin, Braket |
| Onay |
Normal tip ☞ CE (Line sürücüsü çıkışı dışında) |
- |
| Ürün ağırlığı |
Yaklaşık 275g, Konektör entegre tip: Yaklaşık 180g |
Yaklaşık 235g |
※1: 1,2, 5 P/R yalnızca A ve B fazlı çıkıştır. (Fakat Line sürücü çıkışı: A, A, B, B fazıdır)
※2: Bu değer, normal tip içindir, kablo çıkışı konektör tipi (Muhafaza: IP50).
※3: Bu değer normal tip içindir, kablo çıkış konektör tipi içindir (Muhafaza: IP64) / konektör entegre tipi (Muhafaza: IP65)
※4: Azami izin verilebilir devir >Azami yanıt devri
※5: Normal tip, kablo çıkışı konektör tipi IP64 muafazası olarak opsiyondur.
Ortam dayanımı değerleri, donma veya yoğunlaşma olmayan ortamlar için geçerlidir.
|
